產品描述
阿普奇Mini-ITX主板MIT-H81是一款功能齊全、擴展性高的主板，專為滿足各種應用需求而設計。支持Intel? 4/5th Gen Core/Pentium/Celeron處理器，能夠提供高效的處理能力。采用Intel? H81芯片組，確保了卓越的穩定性和兼容性。主板配備兩個DDR3-1600MHz內存插槽，最高支持16GB內存，為多任務操作提供了充足的內存資源。板載5個Intel千兆網卡，可選配4個PoE接口，確保高速、穩定的網絡傳輸。默認配備2個RS232/422/485和4個RS232串口，方便連接各種設備。提供2個USB3.0和6個USB2.0接口，滿足各種設備連接需求。主板還擁有HDMI、DP和eDP顯示接口，支持多種顯示器連接，最高支持4K@24Hz分辨率。此外，還擁有一個PCIe x16插槽，方便擴展各種PCI/PCIe設備。
總之，阿普奇Mini-ITX主板MIT-H81是一款適用于多種應用場景的高性能主板，具備強大的處理器支持、高速內存和網絡連接、豐富的擴展插槽和卓越的擴展性能。無論是在工業控制、自動化設備還是其他專業應用中，它都能提供穩定、高效的支持。
| 類型 | MIT-H81 | |
| 處理器系統 | 中央處理器 | 支持 LGA1150 插槽的 Intel??4/5 代 Core? ???、Pentium? ??及 ?Celeron? ??處理器 |
| TDP?功耗 | 最大支持 95W | |
| 插座 | LGA1150 | |
| 芯片組 | Intel? ?H81 | |
| BIOS | AMI 256?Mbit?SPI | |
| 內存 | 插槽 | 2 *?Non-ECC SO-DIMM?DDR3 ?內存插槽, ?支持雙通道內存,??內存頻率最高支持到?1600Mhz |
| 容量 | 單槽最大容量支持 8GB, ?總容量最大支持?16GB | |
| 顯示 | 控制器 | Intel??HD Graphics |
| 以太網 | 控制器 | 4 *?Intel?i210-AT GbE ?網卡 ?(支持 10/100/1000Mbps ，帶?POE?供電插座) |
| 1 *?Intel?i218-LM?GbE ?網卡 ?(支持 10/100/1000?Mbps) | ||
| 存儲 | mSATA 接口 | 1 *?mSATA 插槽 ?(SATA3.0 信號, ?與 Mini?PCIe 共用插槽) |
| SATA 接口 | 1* SATA3.0 6Gb/s??設備接口 | |
| 1* SATA2.0 3Gb/s??設備接口 | ||
| 擴展插槽 | PCIe 槽 | 1 *?PCIe 2.0 x16 ?插槽 ?(x16 信號) |
| Mini?PCIe 接口 | 1 *?Mini?PCIe ?插槽 ?(包含 PCIe x1 Gen 2 +?SATA3.0?+?USB?2.0 信號,??配備?1 個 SIM?卡槽) | |
| 海岸線 I/O | USB 接口 | 2 *?USB 5Gbps Type-A 接口 ?(每組兩個接口同時使用最大電流支持 3A, ?單獨使用時最大電流支持 2.5A) |
| 4 *?USB 2.0?Type-A?接口 | ||
| 網絡接口 | 5 *?RJ45 ?接口 | |
| 顯示接口 | 1 *?DP 接口: ?最高分辨率支持 3840*2160 @?60Hz | |
| 1 *?HDMI 接口: ?最高分辨率支持 2560*1440 @ 60Hz | ||
| 音頻接口 | 3 * 3.5mm ?音頻接口??(包含?Line-out?+?Line-in?+?MIC) | |
| 串口 | 2 *?DB9/M (COM1/2, ?全定義, ?可通過?BIOS?設置?RS232/422/485?模式) | |
| 內部?I/O | USB 接口 | 2 *?USB?2.0 ?插針 |
| 顯示接口 | 1 * eDP 插針: ?最高分辨率支持?1920*1200?@ 60Hz | |
| 串口 | 4 *?RS232 插座 ?(COM3/4/5/6, ?全定義) | |
| GPIO 接口 | 1 * 8 路 GPIO 插座 ?(4 路輸入, 4 路輸出) | |
| ?SATA 接口 | 1* SATA3.0?6Gb/s ?插座 | |
| 1* SATA2.0?3Gb/s ?插座 | ||
| ?風扇接口 | 1 *CPU 風扇插座 | |
| 1 * ?機箱風扇插座 | ||
| 前面板接口 | 1 * ?系統控制面板插針 | |
| POE?電源接口 | 3 *?POE?電源插座 | |
| 電源 | 類型 | ATX |
| ?連接器 | 1 * 8P?+12V??中央處理器電源插座 | |
| 1 *?24P??主板電源插座 | ||
| 系統支持 | Windows | Windows 7/10/11 |
| Linux | Linux | |
| 看門狗 | 輸出 | 系統重置 |
| 間隔 | 可編程 ?1?~ 255?sec | |

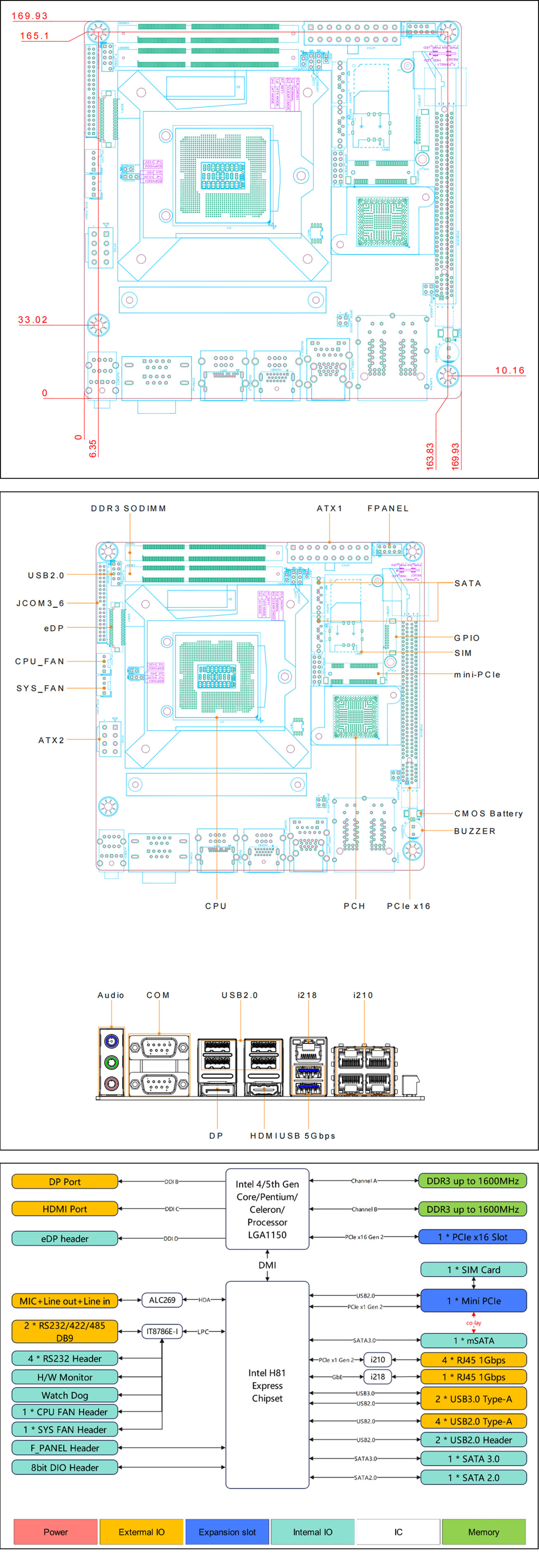

| 機械性能 | 主板尺寸 | 170 x?170 mm?(6.7" x?6.7") |
| 環境性能 | 工作溫度 | -20~60℃?(工業 SSD) |
| 存儲溫度 | -40~80℃?(工業 SSD) | |
| 相對濕度 | 10 to?95%?(無冷凝) | |
-
