產品描述
阿普奇ATX主板ATT-H31C是一款功能全面、性能卓越的工業級主板，適用于各種需要高效穩定運行的場景。它支持Intel? 6~9th Gen Core/Pentium/Celeron處理器，提供穩定高效的運算體驗。ATT-H31C配備2個DDR4-2666MHz內存插槽，最高可擴展至64GB，滿足大數據處理需求。高速網絡連接通過2個Intel千兆網卡實現，確保穩定、高速的數據傳輸。串口和USB接口豐富，包括2個RS232/422/485、4個RS232以及4個USB3.2和5個USB2.0，方便各種外設連接。顯示接口提供HDMI、DVI、VGA和eDP，支持最高4K@30Hz分辨率，呈現清晰畫質。擴展插槽包括1個PCIe x16、1個PCIe x4和5個PCI，方便擴展卡接入。
阿普奇ATT-H31C工業主板為用戶提供了強大的處理能力、高速的網絡連接、豐富的串口和USB接口以及高質量的顯示效果，是用戶進行各種應用開發、系統集成和升級的理想選擇。

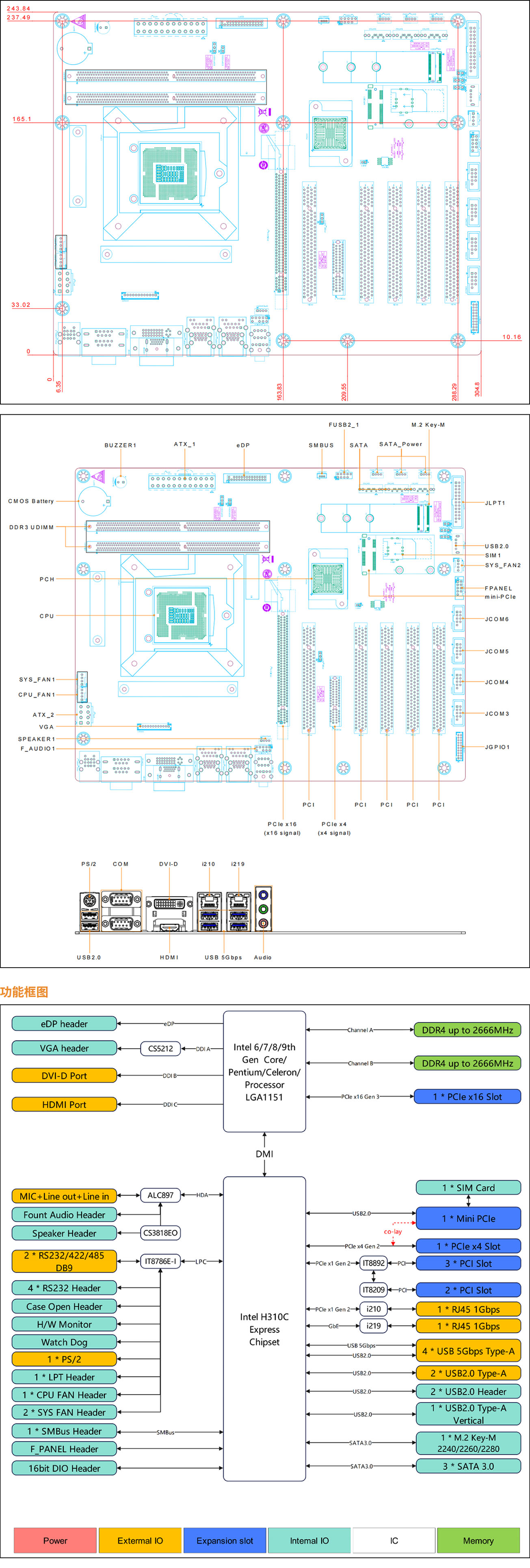

| 類型 | ATT-H31C | |
| 處理器系統 | 中央處理器 | 支持 LGA1151 ?插槽的 Intel? ?6/7/8/9 代 Core??、Pentium?及 Celeron?處理器 |
| TDP?功耗 | 最大支持 95W | |
| 插座 | LGA1151 | |
| 芯片組 | Intel??H310C | |
| BIOS | AMI 256?Mbit?SPI | |
| 內存 | 插槽 | 2 *?Non-ECC?U-DIMM?DDR4 ?內存插槽, ?支持雙通道內存, ?內存頻率最高支持到 2666MT/秒 |
| 容量 | 單槽最大容量支持 32GB, ?總?cè)萘孔畲笾С?64GB | |
| 顯示 | 控制器 | Intel? ?UHD Graphics |
| 以太網 | 控制器 | 1 *?Intel?i210-AT GbE ?網卡 ?(支持?10/100/1000Mbps) |
| 1 *?Intel?i219-LM/V?GbE ?網卡 ?(支持?10/100/1000?Mbps) | ||
| 存儲 | M.2 接口 | 1 *?M.2?Key-M 插槽 ?(SATA3.0 信號, ?支持 2242/2260/2280?三種尺寸規格) |
| SATA 接口 | 3* SATA3.0 6Gb/s??設備接口 | |
| 擴展插槽 | PCIe 槽 | 1 *?PCIe 3.0 x16??插槽 ?(x16 信號) |
| 1 *?PCIe 2.0 x4 ?插槽 ?(x4 信號,與 ?Mini?PCIe ?插槽共用 1 組 x1 信號，默認信號在此插槽內) | ||
| PCI 槽 | 5?*?PCI ?插槽 | |
| Mini?PCIe 接口 | 1?*?Mini?PCIe ?插槽 ?(包含 PCIe x1?Gen?2?(與 PCIe X4 插槽共用 1?組 x1 信號，默認無此信號)+?USB?2.0 信號,?配備?1 個 SIM?卡槽) | |
| 海岸線I/O | USB 接口 | 4 *?USB 5Gbps Type-A 接口 ?(每組兩個接口同時使用最大電流支持 3A, ?單獨使用時最大電流支持 2.5A) |
| 2 *?USB 2.0 Type-A?接口 | ||
| 網絡接口 | 2 *?RJ45 ?接口 | |
| 顯示接口 | 1 *?HDMI 接口: ?最高分辨率支持 3840*2160 @?30Hz | |
| 1 *?DVI-D 接口: ?最高分辨率支持?1920*1200 @ 60Hz | ||
| 內部?I/O | USB 接口 | 2 *?USB?2.0 ?插針 |
| 1 *?USB 2.0 Type-A?立式接口 | ||
| 顯示接口 | 1 * VGA 插座: ?最高分辨率支持?1920*1200 @?60Hz | |
| 1 * eDP 插針: ?最高分辨率支持?1920*1200?@ 60Hz | ||
| 串口 | 4 *?RS232 插座 ?(COM3/4/5/6, ?全定義) | |
| 音頻接口 | 1 * ?前面板音頻插針 ?(包含 Line-Out?+?MIC) | |
| 1 * ?喇叭插座 ?(每通道支持 3W?4Ω) | ||
| GPIO 接口 | 1 *?16 路 GPIO 插座 ?(8?路輸入, 8 路輸出) | |
| LPT 接口 | 1?*?LPT?插座 | |
| SMBus 接口 | 1 *?SMBus?插座 | |
| SATA 接口 | 3* SATA3.0?6Gb/s ?插座 | |
| 風扇接口 | 1 *CPU 風扇插座 | |
| 2 * ?機箱風扇插座 | ||
| 前面板接口 | 1 * ?系統控制面板插針 | |
| 電源 | 類型 | ATX |
| 連接器 | 1 * 8P?+12V??中央處理器電源插座 | |
| 1 *?24P ?主板電源插座 | ||
| 系統支持 | Windows | 采用 6/7th 處理器時支持?Windows 7/10/11 操作系統 |
| 采用 8/9th 處理器時支持?Windows?10/11 操作系統 | ||
| Linux | Linux(內核版本需保持 4.15.0-29 以上) | |
| 看門狗 | 輸出 | 系統重置 |
| 間隔 | 可編程 ?1?~ 255?sec | |
| 機械性能 | 主板尺寸 | 304.8 x 243.8 mm?(12"?x?9.6") |
| 環境性能 | 工作溫度 | -20~60℃?(工業 SSD) |
| 存儲溫度 | -40~80℃?(工業 SSD) | |
| 相對濕度 | 10 to?95%?(無冷凝) | |
-
